柴油机升降电瓶行走升降机的使用说明

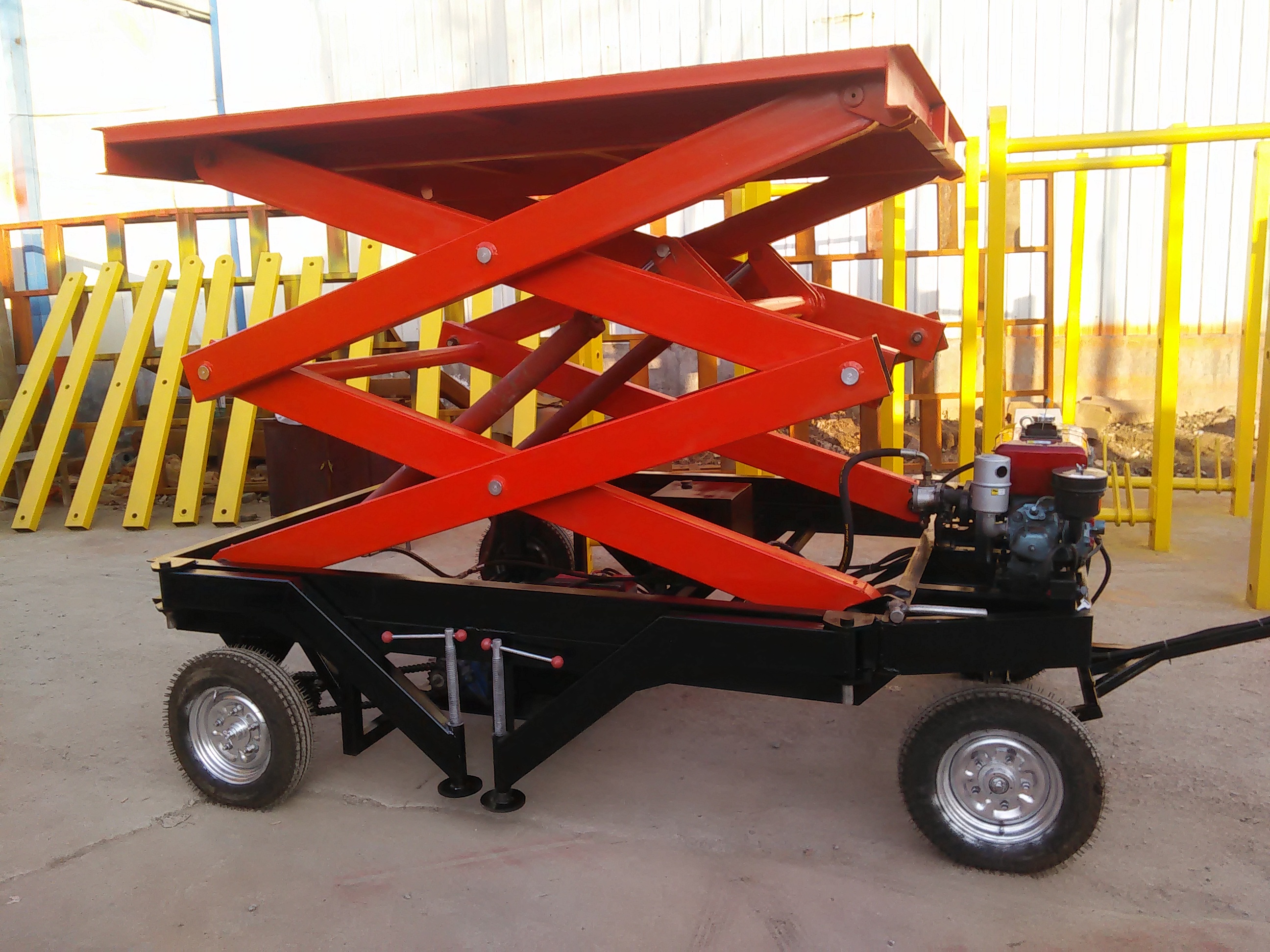

一、主要结构：  升降机的机械结构一般由底座、臂架和工作台三部分组成。底座采用相应强度钢板焊接而成；臂架为剪撑铰链式垂直升降，采用高强度无缝矩形管制作，强度高外形美观；工作台能几人同时操作，并设有安全护栏和低压操纵屏。操作安全可靠。

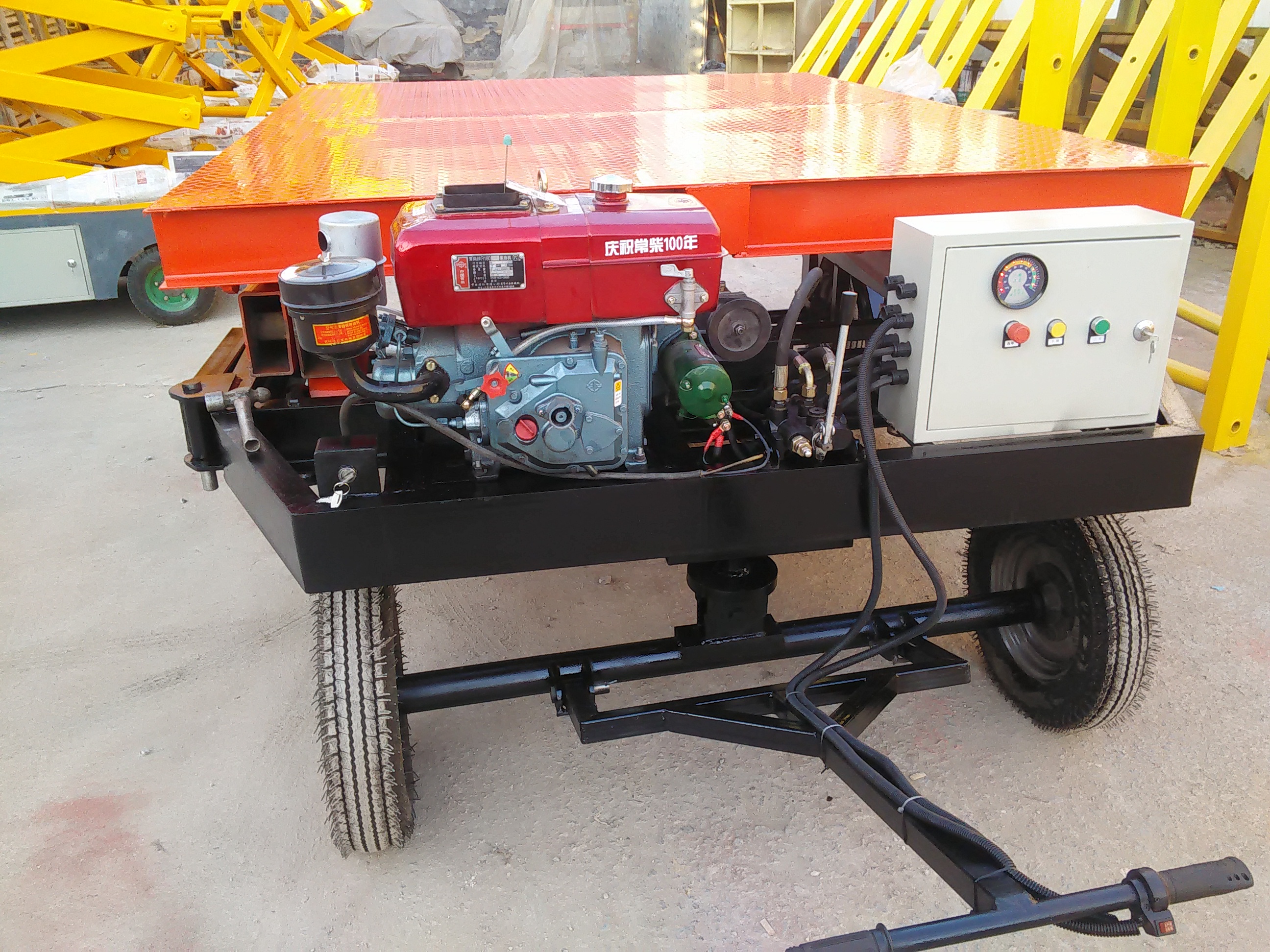

二、液压系统升降说明：启动柴油机着火从油泵吸油，推动油缸中的活塞，顶升交叉臂架垂直上升，下降时，压力油在限制阀和流量调节阀的监控下，通过电磁阀流回油箱。油缸过载时，油泵输出的压力油通过溢流阀（安全阀）直接流回油箱。为了防止油管破裂发生失控下降事故，每个油缸进油（兼作回油）的管路上，设有单向限速阀，即使在油管破裂的情况下，也能保证以正常的下降速度下降。

三：电瓶驱动系统：平台设有电源开关，高低速等装置，打开电器开关总成，用手控制手柄上的倒正开关实现前进和后退，驱动由两块12v140H的电瓶为主电源启动24v直流电动机运转通过减速机用链条把动力传给平台底架上的传动轴实现行走的目的。

四、本平台具有不需要外接电源就可实现行走和升降的功能，方便可靠，成本低廉，而且操作简单，适合不方便外接电源的工作条件。
